集成電路（IC），作為一種高度集成的微型電子器件，其制造過程復雜而精密。簡單來說，IC 將晶體管、電阻、電容和電感等電子元件以及布線互連，集成在半導體晶片或介質基片上，隨后通過封裝工藝形成具有特定功能的微型結構。封裝不僅是保護內部半導體元件免受外界物理?yè)p壞和腐蝕的關鍵手段，還對確保電路性能、熱性能等起著至關重要的作用。

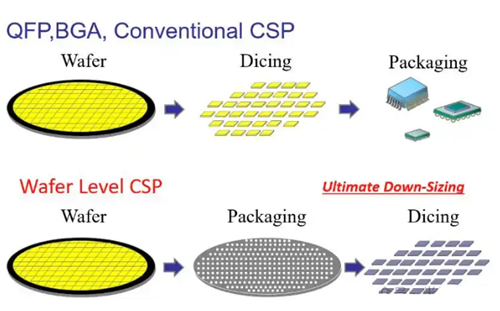

從技術實現角度來看，集成電路封裝可分為傳統封裝和晶圓級封裝（WLP）。傳統封裝是先從晶圓上分離出單個芯片，再對芯片進行封裝；而晶圓級封裝則是在晶圓上完成部分或全部封裝工藝后，再將晶圓切割成單個封裝好的芯片。這兩種封裝方式各有特點，適用于不同的應用場景和技術需求。
封裝工藝流程詳解
在集成電路的封裝流程中，每一個環節都至關重要。以 DIP 雙列直插式封裝為例，其工藝流程如下：
磨片 ：在硅片表面貼一層保護膜，防止磨片過程中電路受損。通過磨片技術對硅片背面進行減薄，使其符合封裝工藝的厚度和重量要求。磨片完成后，將保護膜去除。
劃片（Dicing） ：再次貼膜保護后，利用高精度劃片設備將硅片切割成單個芯片。切割完成后，對芯片進行嚴格的檢測，只有合格的芯片才能進入下一環節。
裝片（Die Attaching） ：將合格的芯片從劃片膜上取下，精確地安放在引線架或封裝襯底的相應位置上。
鍵合（Wire Bonding） ：采用金線等導電材料，將芯片上的引線孔與引線架襯墊上的引腳進行連接，確保芯片與外部電路之間的電氣連接。
塑封（Molding） ：使用塑封材料對芯片及相關結構進行包裹，保護器件免受外力沖擊，同時提升其物理性能。接著對塑封材料進行固化處理，使其達到足夠的硬度和強度。
電鍍（Plating） ：以 Pb 和 Sn 等金屬作為電鍍材料，對引線架進行電鍍，防止其生銹或受到其他污染，延長器件的使用壽命。
切筋 / 打彎（Trimming/Forming） ：去除引腳根部多余的塑膜和引腳連接邊，然后將引腳打彎成所需的形狀，便于后續的安裝和使用。
測試 ：對芯片的各項指標進行全面檢測，根據檢測結果確定芯片的等級。
封裝類型及應用
集成電路的封裝類型豐富多樣，常見的有雙列直插式封裝（DIP）、四邊扁平式封裝（QFP）、球柵陣列式封裝（BGA）等。每種封裝類型都有其特定的技術要求和適用場景。例如，DIP 封裝具有插拔方便、易于維修等優點，適用于早期的電子設備和一些對體積要求不高的應用場景；QFP 封裝在一定程度上減小了芯片的體積，提高了集成度，適用于中高端電子設備；BGA 封裝則進一步提高了芯片的引腳數量和集成度，廣泛應用于高性能計算機、智能手機等對芯片性能要求極高的領域。
