電動車控制器電路以 PWM 脈寬調制和電子換向技術為基礎，其核心在于通過對無刷電機的 MOS 管導通順序進行精準控制，實現電機的有效驅動。
核心電路模塊
電源電路 ：利用穩壓芯片將電池提供的高壓（例如常見的 36V）轉換為兩個不同的電壓值，其中 15V 用于驅動 MOS 管正常工作，5V 則為數字電路穩定供電，保障各個部件在適宜的電壓環境下穩定運行。
保護電路 ：
欠壓保護機制 ：借助電阻分壓的方式實時監測電池電壓，一旦檢測到電池電壓低于設定的閾值，控制器便會立即禁止電機繼續運行，這一措施能夠有效防止電池因過度放電而受損，延長電池使用壽命。
過流保護機制 ：當電流流經采樣電阻時，其信號會被輸入到運算放大器中進行放大處理，當電流超過設定的安全閾值時，運算放大器輸出信號會觸發單片機中斷，單片機隨即關斷輸出，從而避免因電流過大導致電機或控制器出現故障甚至損壞。
調速與信號處理電路 ：
轉把信號處理 ：轉把內置的霍爾或電位器會輸出一個線性變化的電壓信號，范圍通常在 1~4.2V 之間。單片機通過其內部的 ADC（模數轉換器）模塊對該電壓信號進行檢測，根據檢測到的電壓值大小調節 PWM 信號的占空比。PWM 信號占空比的變化直接影響電機的供電電壓，進而實現對電機轉速的平滑調節。
剎車信號處理 ：在剎車操作被觸發時，會產生一個特定的高電平或低電平信號?？刂破鹘邮盏皆撔盘?hào)后，會立即采取行動，一方面強制切斷電機的供電電路，使電機迅速停止運轉；另一方面，部分控制器還會激活電剎車功能，進一步增強剎車效果，確保車輛在剎車時能夠快速、穩定地停下。
電機驅動電路 ：

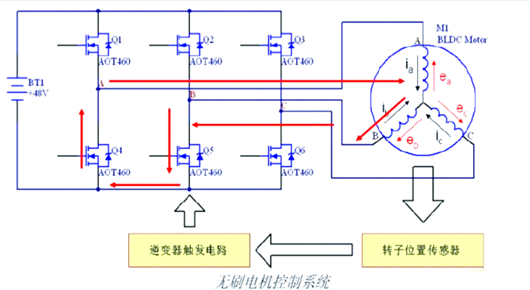

三相橋臂結構 ：該電路采用六功率 MOS 管構成換流器，形成三相橋臂結構。在電機運行過程中，這些 MOS 管按照特定的順序依次導通，例如 AH-BL→AH-CL 等導通順序，為無刷電機的換相提供精確的電流路徑，確保電機能夠平穩、高效地運轉。

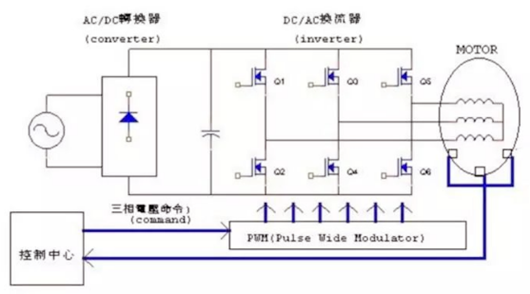

電子換向原理 ：基于霍爾傳感器對轉子位置的實時檢測，單片機根據霍爾傳感器反饋的位置信息，生成相應的 PWM 信號來控制 MOS 管橋臂的通斷。通過這種方式，將直流電轉化為類似三相交流電的輸出，為無刷電機的持續轉動提供動力支持，實現電機的電子換向，避免了傳統有刷電機換向過程中產生的電火花和換向器磨損等問題，提高了電機的可靠性和使用壽命。
電動車控制器電路工作原理
電動車控制器利用 PWM 脈寬調制技術來精確調整輸出電壓的大小，進而實現對電機轉速的精準控制。當控制器完成鎖線電壓和主回路電壓的供給，確保整車電路系統穩定后，會自動執行開機自檢程序。自檢過程中，控制器會對霍爾傳感器、相線、手把、剎車等周邊組件進行全面檢測，以確認各部件是否處于正常工作狀態。只有當自檢通過后，控制器才會進入待機模式，隨時準備接收用戶的操作指令。
一旦用戶轉動車把手，控制器便會接收到手把轉動產生的信號。根據該信號的強弱和變化趨勢，控制器內部的控制邏輯電路將控制三相六組功率 MOS 管的開啟與關閉，進而驅動電機開始轉動。如果用戶在行駛過程中捏下剎車把，控制器會立刻切斷手把信號，同時激活機械剎車裝置，阻礙車輪繼續轉動，從而實現對電機轉速的精確控制，確保車輛在各種行駛工況下的安全性和可控性。
所有來自用戶的操作指令，例如加速、減速、剎車等功能信號，都是通過電動車上設置的各類操作開關進行輸入的。這些開關將用戶的操作意圖轉換為相應的電信號，再通過引線傳輸至控制器?？刂破鲀?nèi)部的集成芯片對這些輸入信號進行快速運算和處理，經過邏輯判斷和算法計算后，發出一系列精準的動作指令，控制電機以及其他相關部件協調工作，實現車輛的正常行駛和各項功能的執行。
此外，為了確保整板電路的穩定工作，控制器配備了專門的電源電路，該電路能夠?yàn)榭刂破髯陨硪约案鱾€(gè)連接部件提供穩定可靠的電源支持。鑒于控制器需要驅動大型電路，并且在電機運行過程中電流變化較大，因此電流檢測保護電路在控制器設計中占據著至關重要的地位。它可以實時監測電路中的電流情況，一旦發現異常電流，立即采取保護措施，防止控制器和電機因過流而損壞，保障整個電動車驅動系統的安全、穩定運行。
電動車無刷電機控制器驅動電路

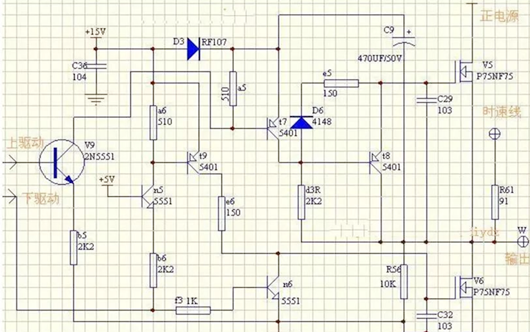

在電動車的驅動系統中，無刷電機控制器起著至關重要的作用。其驅動電路圖是理解電機控制器工作原理的鑰匙，能夠直觀地展示各線路之間復雜的連接關系。從電路圖中可以清晰地觀察到，八根線中包括三根較粗的相線和五根霍爾線，它們按照特定的布局和連接方式進行排列組合，構成了完整的電機驅動電路。三根相線負責將控制器輸出的三相交流電（實際為經過電子換向后的類似交流電的脈沖信號）傳輸至電機的定子繞組，驅動電機轉動；而五根霍爾線則用于將霍爾傳感器檢測到的轉子位置信號反饋給控制器，以便控制器實時調整 PWM 信號，實現精確的電子換向控制。
