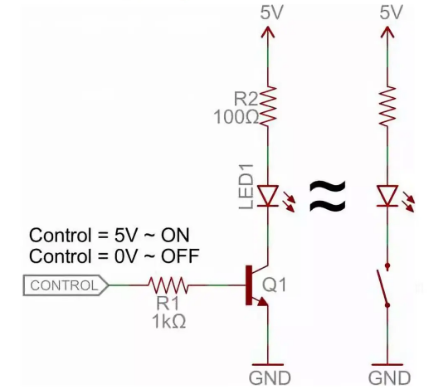

一、三極管開關電路基礎原理
三極管開關電路巧妙運用晶體管的特性，將其作為開關元件，實現對電路通斷的精準控制。在該電路中，三極管的工作狀態主要由基極電流來調控，通過精確調控基極電流，可使三極管在截止區和飽和區之間靈活切換，進而實現電路的導通與截止。
二、三極管開關電路工作狀態詳解

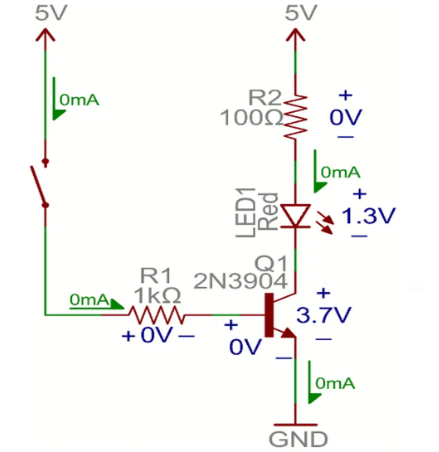

截止區（Off State） ：當基極 - 發射極間電壓（V_BE）低于 0.7V 時，基極電流（I_B）近乎為零，進而導致集電極電流（I_C）也為零。此時，三極管相當于開關處于斷開狀態，電路不導通。該狀態下，三極管幾乎不消耗功率，是電路實現 “關斷” 功能的關鍵狀態。
飽和區（On State） ：當基極 - 發射極間電壓（V_BE）超過 0.7V，且基極電流（I_B）足夠大（通常 I_B 超過 1mA 時），集電極電流（I_C）達到最大值。此時，集電極 - 發射極間電壓（V_CE）接近于零，一般在 0.1V 至 0.3V 之間。三極管相當于開關閉合狀態，電流能夠順暢流過負載，實現對電路的導通控制。在此狀態下，三極管的集電極與發射極之間具有極低的電阻，確保電流高效傳輸。
三、三極管開關電路設計核心要點
基極電流精準控制 ：基極電流（I_B）是決定三極管工作狀態的關鍵因素。在需要三極管導通時，必須確保基極電流足夠大，使其能夠順利進入飽和區；而在需要三極管截止時，則應將基極電流嚴格限制為零。通常，通過對基極回路的精心設計，如合理選擇基極電阻等元件參數，實現對基極電流的精準調控。
限流電阻的合理配置 ：為防止基極電流過大而損壞三極管，通常在基極與控制信號源之間串聯一個限流電阻。該電阻的阻值需要根據控制信號電壓、三極管的特性以及電路的工作要求進行精確計算，以確保在各種工作條件下，基極電流都能被控制在安全范圍內。同時，限流電阻的熱穩定性等參數也需綜合考慮，以保證電路的可靠運行。
負載連接方式優化 ：負載在電路中的連接方式對三極管開關電路的性能有著重要影響。常見的連接方式是將負載置于電源與集電極之間。這種連接方式具有簡單直觀、易于控制等優點，且能夠確保在三極管導通時，電流能夠有效地流經負載，從而實現對負載的有效驅動。然而，在某些特殊應用中，負載也可能接在發射極與地之間。此時，由于負載產生的壓降，可能需要較高的基極電壓來保證三極管的正常導通。因此，在設計電路時，應根據負載的特性和電路的整體需求，合理選擇負載的連接方式。
四、感性負載對三極管開關電路的影響及保護措施

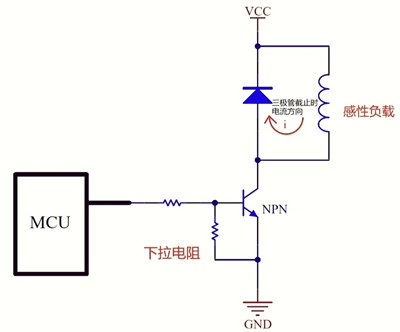

當開關斷開時，感性負載（如電機、電磁繼電器、變壓器等）會產生高反向電動勢（即反電動勢）。這一反電動勢可能會對三極管造成嚴重損害，導致其擊穿或性能下降。為有效保護三極管，避免因反向電動勢而引發的損壞，通常需要在電路中加裝反向電動勢保護二極管。
該二極管應與感性負載并聯，其參數需根據負載的特性以及電路的工作電壓、電流等條件進行合理選擇。在正常工作時，二極管處于截止狀態，對電路的影響極小；而當反向電動勢產生時，二極管能夠迅速導通，為反向電動勢提供一個低阻抗的放電回路，從而有效地降低三極管所承受的電壓應力，確保其安全可靠地工作。
該二極管應與感性負載并聯，其參數需根據負載的特性以及電路的工作電壓、電流等條件進行合理選擇。在正常工作時，二極管處于截止狀態，對電路的影響極小；而當反向電動勢產生時，二極管能夠迅速導通，為反向電動勢提供一個低阻抗的放電回路，從而有效地降低三極管所承受的電壓應力，確保其安全可靠地工作。
五、三極管開關電路的應用拓展

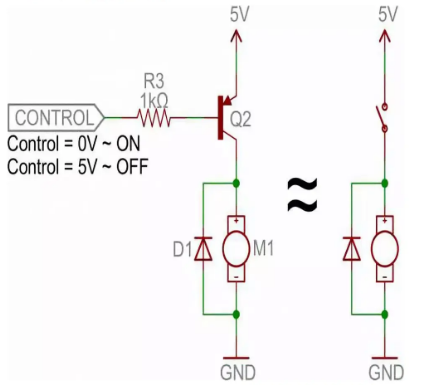

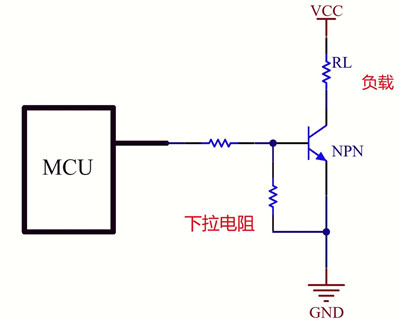

低邊開關與高邊開關 ：低邊開關是指三極管的發射極連接到地，負載連接在電源和集電極之間。
這種配置在許多應用中非常常見，具有控制簡單、信號兼容性好等優點。高邊開關則是將三極管的集電極連接到電源，負載連接在發射極和地之間。
高邊開關在一些特定應用中具有優勢，如需要對地保持低阻抗的場合。
兩種開關方式各有特點，在實際應用中可根據具體的電路需求和系統架構進行合理選擇。
這種配置在許多應用中非常常見，具有控制簡單、信號兼容性好等優點。高邊開關則是將三極管的集電極連接到電源，負載連接在發射極和地之間。
高邊開關在一些特定應用中具有優勢，如需要對地保持低阻抗的場合。
兩種開關方式各有特點，在實際應用中可根據具體的電路需求和系統架構進行合理選擇。
基極電阻的重要性 ：
基極電阻在三極管開關電路中發揮著至關重要的作用。除了上述的限流作用外，基極電阻還影響著電路的響應速度和穩定性。合適的基極電阻能夠確保三極管在導通和截止狀態之間快速切換，減少過渡過程的時間，提高電路的切換效率。同時，基極電阻還能抑制電路中的噪聲干擾，增強電路的抗干擾能力，使三極管開關電路在各種復雜的電磁環境中保持穩定可靠的工作狀態。
基極電阻在三極管開關電路中發揮著至關重要的作用。除了上述的限流作用外，基極電阻還影響著電路的響應速度和穩定性。合適的基極電阻能夠確保三極管在導通和截止狀態之間快速切換，減少過渡過程的時間，提高電路的切換效率。同時，基極電阻還能抑制電路中的噪聲干擾，增強電路的抗干擾能力，使三極管開關電路在各種復雜的電磁環境中保持穩定可靠的工作狀態。
