蜂鳴器電路原理圖設計與MOS管應用
一、蜂鳴器電路基本原理
蜂鳴器是一種常見的電子發聲器件，在電子電路設計中，常通過控制蜂鳴器的工作狀態來實現聲效提示功能。其電路設計可采用MOS管進行控制，實現對蜂鳴器的有效驅動與管理。
二、MOS管在蜂鳴器電路中的控制作用

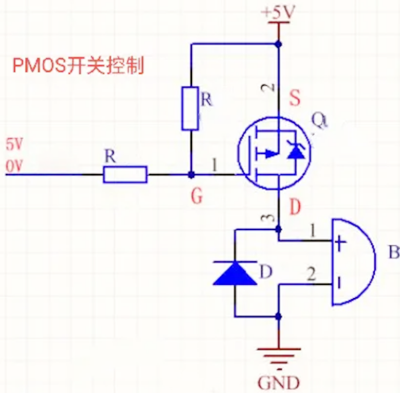

MOS管作為一種性能優良的半導體器件，與三極管類似，可用于放大和開關控制。在蜂鳴器電路中，由于MCU（微控制器）I/O口提供的驅動電流較小，無法直接驅動蜂鳴器工作，因此采用VCC電源為蜂鳴器供電，并利用MOS管作為鏈路開關。這樣，利用MOS管可以實現以小電流控制大電流的效果，滿足蜂鳴器驅動需求。
當MOS管關斷時，蜂鳴器內部電流不能瞬間降為零，否則會產生反向電壓。此時，二極管在電路中起到關鍵作用，它為電流提供泄放路徑，消耗剩余能量，保護電路免受反向電壓沖擊。此外，為穩定MOS管初始狀態，防止其誤開啟，電路設計中還使用了上、下拉電阻。在NMOS管D端、PMOS管S端串聯電阻，可實現限流功能，進一步保護MOS管正常工作。
三、典型蜂鳴器控制電路圖解析
（一）電路結構與工作原理

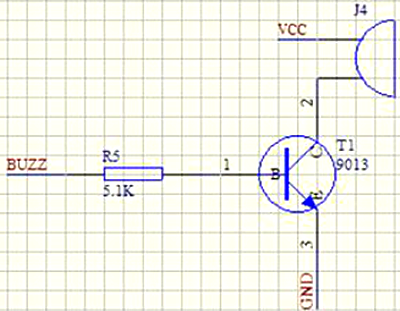

基本組成：該電路主要由晶體管T1（N型晶體管）、蜂鳴器BUZZ、限流電阻R5等元件構成。
工作原理：當蜂鳴器控制端處于高壓狀態時，晶體管T1接通，形成電流回路，蜂鳴器BUZZ得電工作，發出聲音。其中，限流電阻R5起到限制電流大小的作用，保護晶體管和蜂鳴器免受過大電流損壞。
（二）電路優化設計
在實際應用中，為提高電路性能和可靠性，可在上述基礎上進行優化設計。例如，在電路中增加電容C18和反向二極管D2。電容C18可用于濾除電路中的高頻噪聲和雜波，提高電源的穩定性，確保蜂鳴器發聲穩定。反向二極管D2可有效阻斷可能產生的反向電壓，防止其對電路中的其他元件造成損害。二極管通常具有較高的反向擊穿電壓，能夠可靠地保護低功率三極管等器件，這些三極管的觸發電壓一般較低，約0.7V，通過的電流也很小，通常小于1μA。
四、MOSFET的類型與應用特點
MOSFET（金屬-氧化物半導體場效應晶體管）可分為多種類型，包括增強型和耗盡型，以及P溝道和N溝道。但在實際電路設計中，主要應用的是增強型N溝道MOS管（NMOS）和增強型P溝道MOS管（PMOS）。
（一）NMOS與PMOS的導通條件
NMOS：當柵源電壓Vgs大于特定閾值電壓時，NMOS管導通。這一特性使得NMOS在數字電路和開關電源等應用中廣泛用于構建開關和邏輯門等電路。
PMOS：當柵源電壓Vgs小于某個值時，PMOS管導通。PMOS常用于需要在低電壓或負電壓條件下工作的電路中，例如在一些電源管理和電機驅動應用中，可與其他類型晶體管配合實現特定功能。
（二）開關損耗與導通電阻

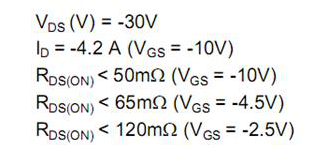

無論是NMOS還是PMOS，在導通狀態下都存在一定的導通電阻，這會導致不可避免的功率損耗。隨著半導體技術的不斷發展，現代MOS晶體管的導通電阻一般可達到幾十毫歐的水平。以AO3401為例，通常在不超過-12V的電壓條件下使用，其在不同壓降下的阻抗特性也有所不同。設計人員需要根據具體應用需求，合理選擇MOS管的型號和規格。
通過優化電路布局、選擇合適的驅動電壓和電流，可以有效降低開關損耗，提高電路效率，確保蜂鳴器電路在各種應用場景中穩定、可靠地工作。
通過優化電路布局、選擇合適的驅動電壓和電流，可以有效降低開關損耗，提高電路效率，確保蜂鳴器電路在各種應用場景中穩定、可靠地工作。
