深度剖析二極管開關過程及其影響
二極管單向?qū)щ娦浴⒃谔囟妷合聦ǖ然A特性廣為人知,但在復雜應用中,僅了解這些皮毛遠不足夠,尤其是在大功率設備以及電磁干擾(EMI)問題凸顯的場景。以下深入探討二極管開關過程(即動態特性)及其衍生影響。
二、開關過程詳述
開通過程(零偏置轉正向?qū)ǎ?:二極管并非正向壓降一超過某個閾值(如 0.7V)就瞬間直接導通且正向壓降恒定。實則,當正向壓降從零起步攀升至一個過沖電壓 VFP 后,才漸次穩定于某一電壓(比如 2V),期間正向電流持續攀升,這段時間稱作正向恢復時間 tfr。如圖 - 1 所示,導通瞬間會產生高于穩態電壓 UF 的正向尖峰電壓,且過沖電壓隨 di/dt 增大而水漲船高。


圖 - 1:零偏置轉換為正向?qū)?/div>

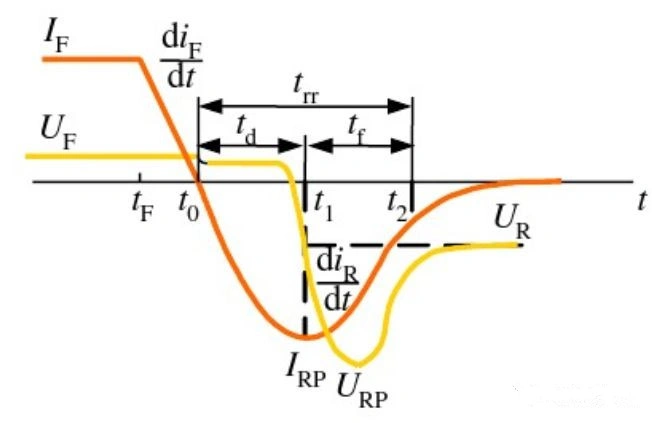

關斷過程(正向?qū)ㄞD(zhuǎn)反向截止) :給二極管施加反向電壓時,并非能立刻阻斷電流,而是存在一定時間延遲,在這段時間內會出現電壓、電流過沖現象,這段時長即為反向恢復時間 trr(如圖 - 2)。tF 時刻電壓反轉,t0 時刻正向電流歸零,但二極管尚未恢復阻斷能力;t1 時刻反向電流觸頂 IRP,反向過沖電壓也達峰值 URP,隨后反向電流快速回落,這段曲線神似電容放電曲線,實則反映結電容放電復位過程;t2 時刻,電流趨于穩定,二極管重現對反向電壓的阻斷本領。


圖 - 2:正向?qū)ㄞD(zhuǎn)換為反向截止
三、開關過程引發的問題
開關損耗 :二極管開關瞬間,電流與電壓非零相乘,產生開關損耗,與 MOSFET 硬開關波形類似。在大功率、高頻開關場景下,這類損耗愈發顯著,不容小覷。
EMI 問題 :開關之際,過沖電壓與尖峰電流催生高 dv/dt 和 di/dt,必然誘發 EMI 問題。反向恢復電流尖峰多與傳導 EMI 相干,尖峰過后可能產生的震蕩則與輻射 EMI 關聯,這也是部分二極管外加磁環的緣由。
為規避上述問題,快恢復二極管或肖特基二極管成為優選,二者恢復時間甚短。值得一提的是,正向恢復時間遠小于反向恢復時間,故而在二極管手冊中鮮見正向恢復時間參數。
