一、復位信號來源

（一）自動復位（電源觸發）

當 ATX 電源啟動后，電源管理芯片會監測電源的穩定性。在供電穩定約 100 - 500 毫秒延遲后，ATX 電源的 PG（Power Good）信號由低電平跳變?yōu)楦唠娖?，作為初始?fù)位信號。該信號隨后通過門電路（如 74HC14）處理，輸入到南橋芯片，觸發其內部復位控制模塊，進而啟動整個復位流程。

（二）手動復位（按鍵觸發）

當用戶按下主板上的 RESET 開關時，會產生一個低電平脈沖信號。該信號經門電路反相后輸入南橋芯片，強制系統進行重啟操作。這種手動復位機制為用戶在系統軟件卡死或出現異常時提供了一種快速恢復系統正常運行的手段。

二、信號傳遞與分發

南橋芯片作為主板復位系統的核心控制器，在接收到復位信號后，首先進行自身復位，隨后將復位信號分為兩路輸出：

（一）一路通過門電路（如 74HC07）轉換電平

該信號傳遞給 PCI 插槽、AGP 插槽、北橋芯片等主要組件。北橋芯片在接收到復位信號后，進一步將信號傳遞至 CPU，完成 CPU 的初始化過程。這一過程確保了系統核心組件能夠在復位信號的觸發下同步進入初始化狀態，為系統的重新啟動做好準備。

（二）另一路通過三極管進行電平轉換

該信號發送至 IDE 接口等外設設備。通過這種方式，主板能夠確保所有連接的設備在復位信號的觸發下同步進行初始化操作，從而保障整個系統的協調運行。

三、復位功能實現

（一）冷啟動保障功能

在計算機系統冷啟動過程中，復位電路通過監測電源電壓的穩定性來確保復位信號的正確發出。只有當電源電壓保持在穩定范圍內（例如 5V±5%）時，復位電路才會釋放復位信號，避免因電壓波動導致硬件設備出現誤操作或損壞的情況。這為系統的穩定啟動提供了可靠的保障。

（二）異?；謴?fù)功能

在系統運行過程中，看門狗定時器（WDT）持續監測系統的狀態。若軟件出現卡死或受到外部干擾導致系統異常時，看門狗定時器會自動觸發復位操作，使系統能夠迅速?gòu)漠惓顟B(tài)中恢復，保障系統的連續性和可靠性。對于需要長時間穩定運行的計算機系統而言，這一功能尤為重要，能夠有效減少系統故障帶來的損失和影響。

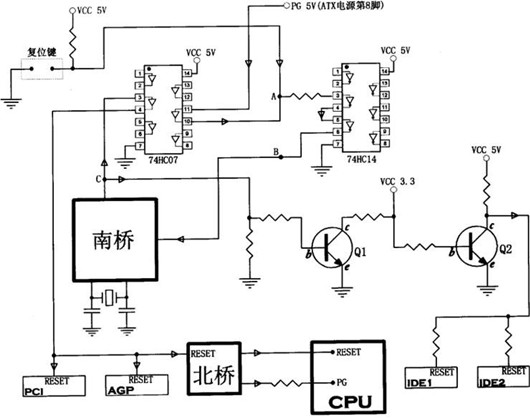

四、主板復位電路工作原理圖及過程說明

電源、時鐘、復位是主板正常工作的三大核心要素。當主板通電運行后，若按下復位鍵，會產生一個跳變的觸發信號。該信號經過 A 點進入 74HC14 門電路芯片，經過兩次反相處理后，信號波形保持不變，但完成了電平轉換，隨后經過 B 點進入南橋芯片。南橋芯片接收到跳變信號后，自身先進行復位操作，同時其內部的復位電路從 C 點輸出一個復位信號，該信號是一個由高電平向下跳變?yōu)榈碗娖剑購牡碗娖较蛏咸優楦唠娖降拿}沖波。

從 C 點輸出的復位信號分為兩路：一路進入 74HC07 門電路芯片進行電平轉換，然后分別輸入到 PCI 插槽、AGP 插槽以及北橋芯片。北橋芯片在復位后又會產生一個復位信號輸入到 CPU，完成 CPU 的初始化。另一路復位信號則經過 Q1、Q2 三極管進行電平轉換后，輸入到 IDE 接口，從而使連接在 IDE 接口上的設備也進入初始化狀態。這樣，主板上的各個組件（包括 PCI 插槽、AGP 插槽、IDE 接口上的設備以及北橋芯片和 CPU）在復位信號的觸發下，能夠同步進入初始化狀態，為系統的重新啟動做好準備。

在剛開機時，復位信號的產生與按下復位鍵時的過程有所不同。當 ATX 電源供電正常 50 毫秒后，第 8 腳（灰色線）的電平會由低變高，這就是電源好信號（PG），表示供電已經穩定正常。電源好信號進入 74HC07 門電路芯片，經過電平轉換后，從 A 點進入 74HC14 門電路芯片，此后的過程與按下復位鍵時的過程相同，從而觸發整個復位流程。
