一、NPN+PNP開關電路分析

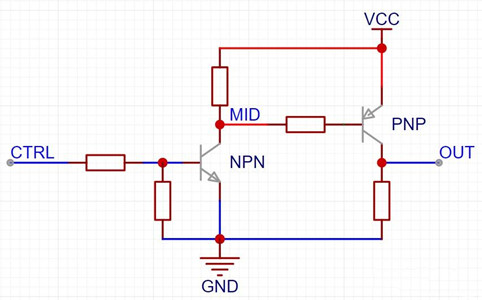

當控制信號（CTRL）處于低電平狀態時
NPN型三極管因基極電壓不足以使其導通，從而呈現截止狀態。
MID點在上拉電阻的作用下，電位被拉高至VCC。
PNP型三極管此時基極與發射極間的電壓不足以使其導通，故處于截止狀態。
OUT點通過下拉電阻連接至GND，整體電位被拉低至GND水平。

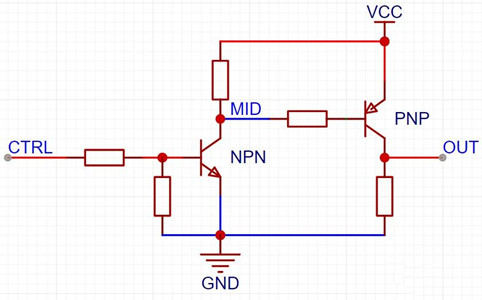

當控制信號（CTRL）處于高電平狀態時
NPN型三極管的基極獲得足夠高的電壓，滿足導通條件而導通，其將MID點下拉至GND電位。
PNP型三極管因基極電位相對發射極電位降低，滿足導通條件而導通，進而將OUT點上拉至VCC電位。
此種電路結構下，輸入信號與輸出信號呈現同相關系，即輸入高電平，輸出相應為高電平；輸入低電平，輸出對應為低電平。
二、單片機小電壓IO控制大電壓應用
當單片機IO輸出高電平時

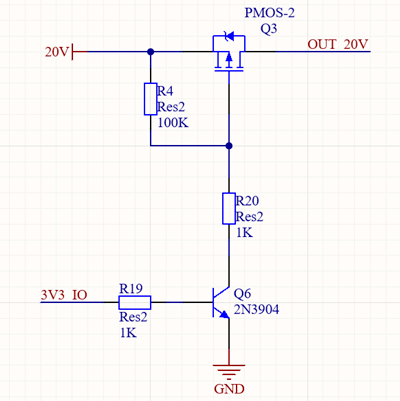

三極管Q1在基極獲得足夠高的電壓后導通，為GNDQ信號提供通路，使其傳遞至MOS管Q3的G極。此時，MOS管的Vgs電壓為-20V，滿足MOS管的導通條件，MOS管Q3導通，從而實現對大電壓電路的控制。
當單片機IO輸出低電平時
三極管Q1因基極電壓不足而關閉，切斷GNDQ信號通路。此時，20V信號能夠傳遞至MOS管Q3的G極，導致MOS管的Vgs電壓為0V，MOS管Q3關閉，大電壓電路相應斷開。
在設計與應用該電路時，需重點關注MOS管的Vgs耐壓值。由于電路中Vgs可能達到-20V或0V，所選用的MOS管必須具備足夠的Vgs耐壓能力，以防止因超過耐壓值而損壞MOS管，確保電路的穩定運行與器件的安全。
