    正反極接反了會怎么樣,這四種防反接電路的聯系是什么
    防反接電路用于防止電子元器件因正負極接反而燒毀。常見的防反接電路有四種:二極管串聯、整流橋、NMOS和PMOS。二極管串聯利用二極管的單向導電性,整流橋則能正反接都導通但會消耗電能。NMOS和PMOS的防反接電路設計則通過控制電流路徑來實現正負極的保護。
    正反極接反了會怎么樣?這四種防反接電路有什么聯系嗎?
    正反極一旦接反,就會導致許多電子元器件燒毀。
    這時我們會利用防反接電路來防止正負極接反,那它是怎么保護的呢?
    常見的防反接電路有四種:二極管串聯、整流橋、NMOS、PMOS

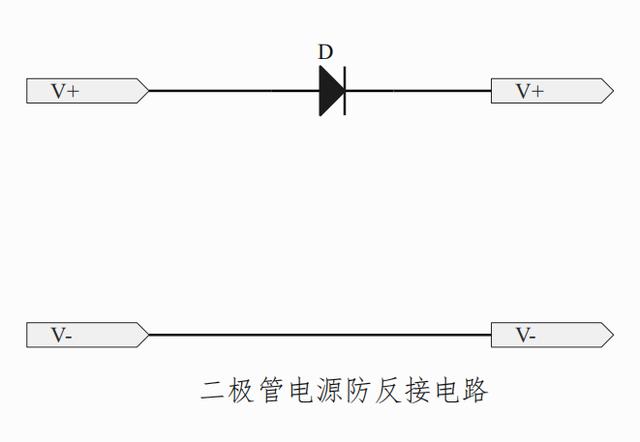

    二極管串聯:利用二極管的單向導電性(正向導通,反向截止),在正電源輸出端串聯一個二極管進行正常導通,如果電源接反,由于無法形成回路,它就會截止。
    正反極接反了會怎么樣 防反接電路
    問題來了,有沒有一種電路可以正反接都能導通?

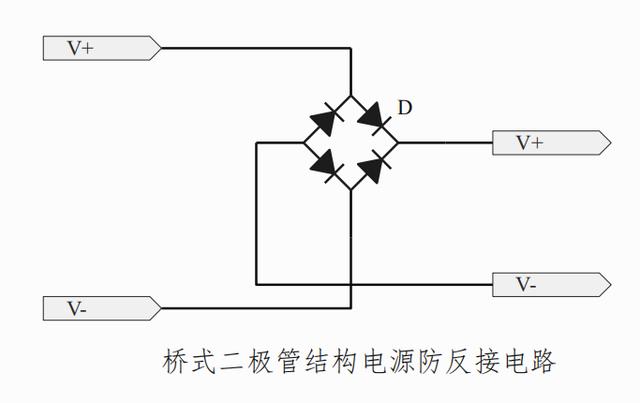

    當然,那就是整流橋電路。
    正反極接反了會怎么樣 防反接電路
    整流橋不論是正接還是反接,它的輸出始終都是固定的,電路都能保持正常工作。
    不過,不管是一個二極管還是多個,它都會產生管壓降,并且消耗電能。
    這時候就可以運用MOS管的防反接電路設計了。
    NMOS和PMOS的防反接電路設計
    正反極接反了會怎么樣 防反接電路

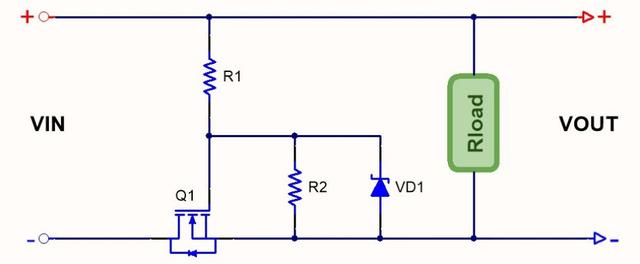

    當輸入為上正下負時,電流經過R1、R2以及mos管的寄生二極管到地,R1和R2分壓后,GS電壓大于MOS管的導通電壓Vgs,隨后mos管導通。
    當極性接反時,也就是上負下正,電流路徑會被MOS管的寄生二極管給反向截止,GS由于沒有了電壓而截止,電路回路被切斷。

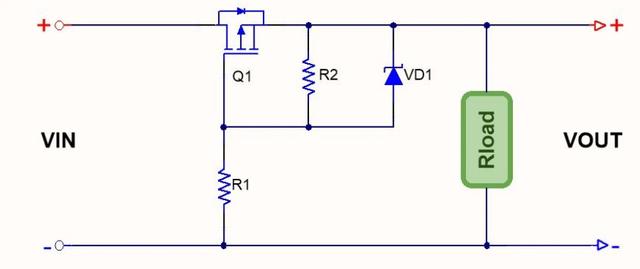

    PMOS的防反接原理與NMOS是一樣的,只不過位置不同,PMOS一般我們會把它放在上方。
