bat54c參數
直流反向耐壓(Vr): 30V
平均整流電流(Io): 200mA
正向壓降(Vf): 1V @ 100mA
反向電流(Ir): 2μA @ 25V
bat54c工作原理：

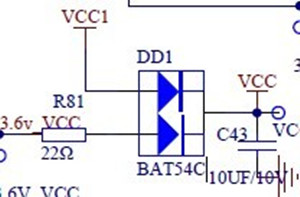

這是一個多電源供電的電路：
Vcc是正常供電電源（如5V，由市電變換得到），電壓大于（Vcc1-Vf），正常供電時二極管不導通；Vcc1是電池供電電源，當Vcc撤掉時，DD1（上邊的二極管）導通，由Vcc1供電；
當電池Vcc1耗盡或更換電池時（Vcc1低于3.6V-Vf），由3.6V電源供電，做數據保護之用。
bat54c電平轉換電路

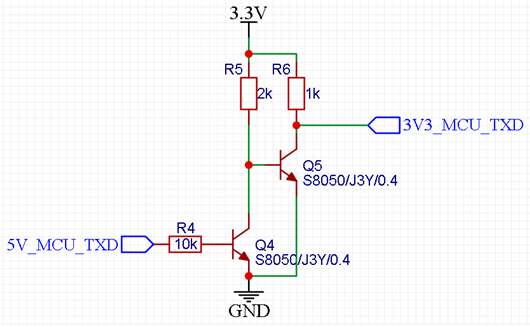

5V轉3.3V
當5V端信號為低電平時，R4不導通，Q5基極高電平，Q5導通，Q5的集電極被拉低，3.3V端被拉低。R6在Q5導通時起到限流作用。
優勢：
便宜：三極管容易常見并且容易采購，價格低廉。
驅動能力強：驅動能力取決于三極管，可以做到數十mA；
劣勢：
速度：兩級三極管屬于電流驅動型，加上電路和寄生電容，轉換后的波形不是十分理想。一般只能用于100K以內的信號轉換。
器件多：同相轉換需要2個三極管以及配套的電阻，多路轉換時占用空間較多。

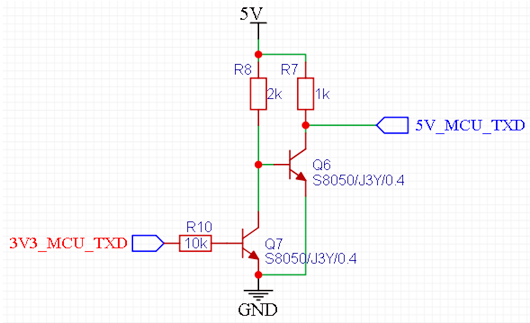

3.3V到5V
