    橋式整流電路輸出電容容值計算實例介紹
    電容的選型和電容在不同電路中的應用場景有關,這篇文章就主要以橋式全波整流電路為例子,來進行所需的電容選型評估。
    電容最小值:C = 負載電流I /(紋波電壓V * 頻率)
    其中C--是所需的最小電容容值
    負載電流I--就是整流電路的負載電流
    紋波電壓V--是在整流器輸出端測到的電壓波動范圍
    頻率--對于橋式全波整流電路,這是輸入信號頻率的兩倍。
    實例分析:

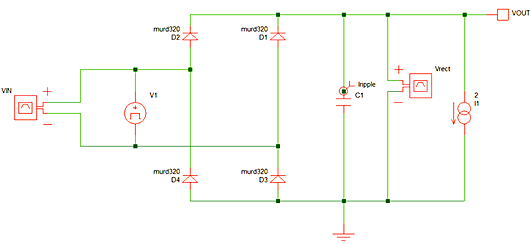

    為了便于理解,我們講解一下實際的例子,下面的電路是一個橋式整流電路,在 60Hz 時輸入電壓為120V,負載電流為 2A,紋波電壓要求為 43V(峰峰值),我們需要做的是評估一下所需C1的最小電容值。
    橋式 整流電路 電容
    根據這個公式:電容最小值:C = 負載電流I /(紋波電壓V * 頻率),可以得出:
    Cmin = 2A / (43V X 2 X 60Hz) = 387uF;

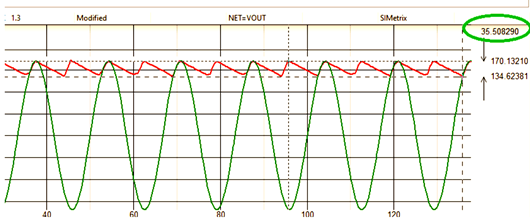

    為了驗證我們的計算是否準確,我們可以使用仿真軟件進行仿真,當輸出電容使用387uF時,紋波電壓峰峰值為 35.5V。它接近計算結果43V,當然我們計算的結果是最小電容,因此通過選擇較高值的電容,紋波電壓將進一步降低。
    橋式 整流電路 電容
