    DCDC電源-同步整流與異步整流區別介紹

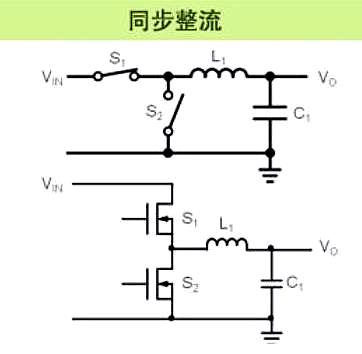

    DCDC降壓電路中存在同步整流和異步整流兩種工作方式,這兩種方式的工作原理圖如下:
    同步整流 異步整流
    同步整流 異步整流
    上圖可以看出,異步整流和同步整流的區別,就在于同步整流采用了通態電阻極低的MOSFET管代替了二極管。相比于異步整流使用的二極管來說,同步整流大大的降低了損耗;但是價格也相對昂貴。
    采用同步整流和異步整流的好處
    采用同步整流時,降低了損耗,提高了工作效率,與之對應的是芯片的價格昂貴。

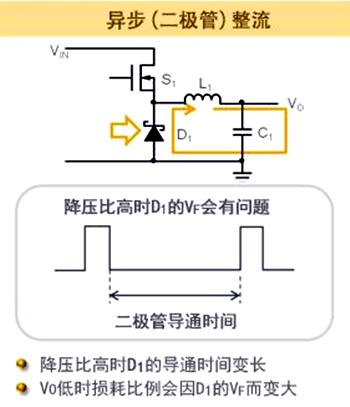

    同步整流 異步整流
    異步二極管輕載時的損耗較大
    如:整流電路會通過開關電流,因而會在開關處產生損耗,以至于影響效率。異步整流時,二極管的正壓導通壓降Vf會通過電流特別是在輕載時,二極管大部分時間會在這種狀態下。
    即使是肖特基二極管,開關電流為1A時的VF上產生的損耗也將高達0.3~0.5W左右。與之對應的是,通態電阻極低的MOSFET的電阻可以低至50mΩ左右,如果計算產生的損耗的話,也僅僅是0.05W而已。
    在輕載時,同步整流的工作狀態更好,異步模式由于工作在不連續模式會產生很大的噪聲。

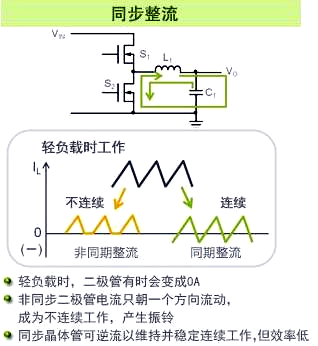

    同步整流 異步整流
    同步整流異步整流在輕載工作時的狀態
    當負載較輕時,負載電流會很小,甚至會下降至零交叉級。在此狀態下,異步整流方式,二極管會呈現斷續工作,電流只能朝一個方向流動。此時的二極管的損耗反而降低了。
    但是由于工作在不連續模式,開關電壓將發生振鈴,產生高諧波噪聲。而同步整流模式下,在MOSFET導通的情況下,電流會有兩個方向的流動,此時的同步整流模式工作在連續模式,損耗不會減小。但是開關電壓不會產生振鈴。
