PMOS管用作電源開關注意事項：PMOS管作電源開關時因開關速度過快導致電源被拉下。

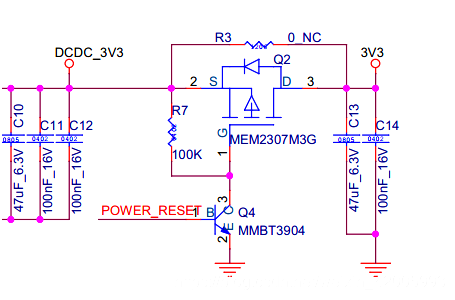

在電路中用到了三極管和MOS管做電源開關，原有問題電路如下圖：POWER_RESET為高，Q4和Q2均導通，電源接通; POWER_RESET為低時，Q4和Q2均不導通，電源不通。
做好PCB板，焊上相應器件，上電發現電路工作不正常，表現為，在POWER_RESET突然變高時，即電源3V3突然接通時，前級電源DCDC_3V3被拉下。

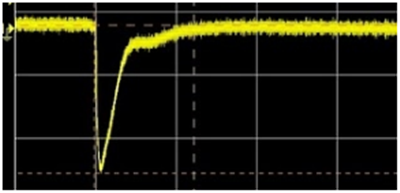

用示波器測量如下：
那么是為什么呢？原因是因為開關的開啟速度過快，瞬間導通，而后級3V3電源有很多電路均在使用，會接了很多濾波電容，總電容量很大。
在電源突然接通的時候，需要對這些電容進行充電，電容量大，導致剛開始需要的電流很大，而前級來不及提供，導致電源被拉下。
知道了問題的原因，那么如何修正呢？那就需要讓開關不能打開過快，需要慢慢打開。

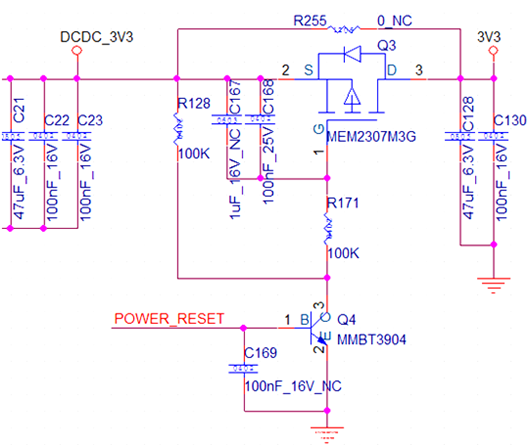

改進電路如下：
首先C169可以讓Q4導通時間變緩，這是一方面。然后C168和R171可以讓Q3導通變緩。
Q4導通前Q3的Vgs=0。當Q4由不導通變?yōu)閷?dǎo)通時，因為Q3的GS上面有電容，電容兩端電壓不能突變，Q3的G極不會馬上被拉低，而是需要通過R171對電容C168和C167進行充電，充電的過程就是G極電壓變低的過程，即Vgs是慢慢變化的，所以Q3也是慢慢導通的，開啟的速度取決于C167和C168及R171的值。
