    經典NMOS開關驅動電路介紹
    NMOS開關驅動電路

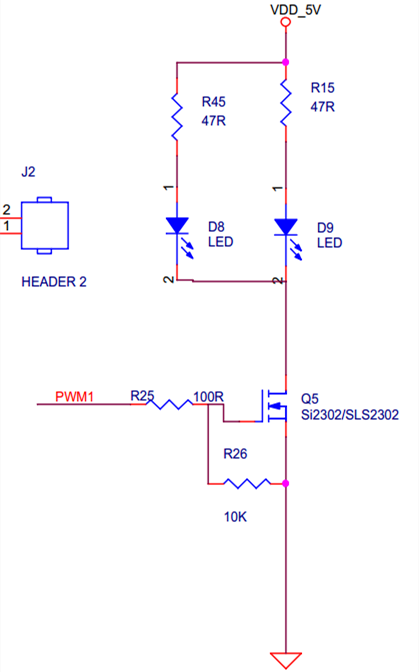

    NMOS 開關驅動電路
    注:
    Q5:一個NMOS管。
    R25/100R 的作用:
    防止振蕩
    減少柵極充電的峰值電壓
    保護NMOS管的D-S及不被擊穿
    防止震蕩,GPIO口輸出端可能有些雜散的電感,在電壓突變的情況下,可能會產生LC振蕩,當我們加入R25之后,會提高阻尼減少振蕩。
    減少柵極充電的峰值電壓,當柵極的電壓拉高,首先對柵極的寄生電容進行充電,I=Q/t。充電的峰值電流可能大于GPIO的輸出能力,為了保護IC,添加R25之后,可能有效的增長充電的時間,進而減小充電時候的電流。
    從導通到截止狀態,VDS電壓迅速增加,如果dVDS/dt過大,可能會燒壞器件,R17的存在可以讓柵極電容緩慢放電,從而保護mos管。
    R26 10K的作用:
    下拉型抗干擾電阻,GPIO輸出狀態下,在Nmos端,可以看出mos端處于一個高阻態或者懸浮的一個狀態,為了避免意外打開mos管,加上了個10k下拉。
