LM2576系列的穩壓器是單片集成電路，能提供降壓開關穩壓器的各種功能，能驅動3A的負載，有優異的線性和負載調整能力。并且內部含有頻率補償器和一個固定頻率振蕩器，將外部元件的數目減到最少，使用簡便。
1.應用電路
1.1穩壓電路
由LM2576構成的基本穩壓電路僅需四個外圍器件，其電路如圖1所示。電感L1的選擇要根據LM2576的輸出電壓、最大輸入電壓、最大負載電流等參數選擇，首先，依據如下公式計算出電壓·微秒常數(E·T)：
E·T=(Vin - Vout)&TImes;Vout/ Vin&TImes;1000/f (1)
上式中，Vin是LM2576的最大輸入電壓、Vout是LM2576的輸出電壓、f是LM2576的工作振蕩頻率值(52kHz)。E·T確定之后，就可參照參考文獻所提供的相應的電壓·微秒常數和負載電流曲線來查找所需的電感值了。
圖1 基本穩壓電路
該電路中的輸入電容Cin一般應大于或等于100μF，安裝時要求盡量靠近LM2576的輸入引腳，其耐壓值應與最大輸入電壓值相匹配。而輸出電容Cout的值應依據下式進行計算(單位μF)：
C≥13300 Vin/ Vout&TImes;L (2)
上式中，Vin是LM2576的最大輸入電壓、Vout是LM2576的輸出電壓、L是經計算并查表選出的電感L1的值，其單位是μH。電容C鐵耐壓值應大于額定輸出電壓的1.5～2倍。對于5V電壓輸出而言，推薦使用耐壓值為16V的電容器。
二極管D1的額定電流值應大于最大負載電流的1.2倍，考慮到負載短路的情況，二極管的額定電流值應大于LM2576的最大電流限制。二極管的反向電壓應大于最大輸入電壓的1.25倍。參考文獻中推薦使用1N582x系列的肖特基二極管。
Vin的選擇應考慮交流電壓最低跌落值(Vac-min)所對應的LM2576輸入電壓值及LM2576的最小輸入允許電壓值Vmin(以5V電壓輸出為例，該值為8V)，因此，Vin可依據下式計算：
Vin≥(220Vmin/Vac-min)
如果交流電壓最低允許跌落30%(Vac-min=154V)、LM2576的電壓輸出為5V(Vmin=8V)，則當Vac=220V時，LM2576的輸入直流電壓應大于11.5V，通常可選為12V。
1.2降壓電路

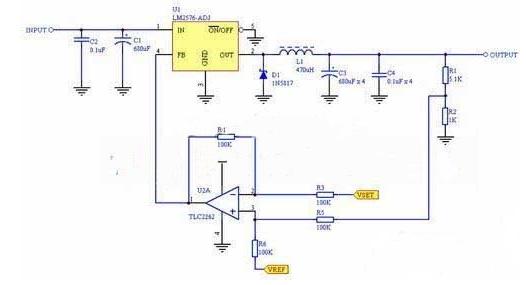

采用LM2576構成的降壓電路如圖2所示，輸出電壓經R1和R2分壓取樣后送到減法器的正輸入端，負端接VSET。VSET信號是單片機給出的電壓信號，輸出的取樣電壓減去D/A轉換電壓后得到誤差信號。再將誤差信號加上參考電壓(VREF)1.23V， 將此結果送到LM2576的反饋端。
圖2 降壓型(Buck)基本電路
相比于傳統的直接反饋，本設計中的反饋回路復雜度較高，這種設計主要是出于以下考慮：首先是便于單片機控制，只要改變D/A轉換輸出電壓，則反饋回路起作用，自動將輸出取樣電壓向D/A轉換電壓靠近，完成電壓調整過程;其次，可以滿足設計要求中的零伏輸出。若單純用LM2576的反饋引腳，則手冊中給出的參考電路最低輸出只能達到1.25V，因此需要將反饋電壓“平移”一個VREF參考電壓的電平。
反饋電阻分壓得到的電壓還同時送到單片機的DAC，通過D/A轉換和尺度換算，得到輸出電壓值，作為數字量顯示輸出到數碼管上。
1.3升壓型擴流電路

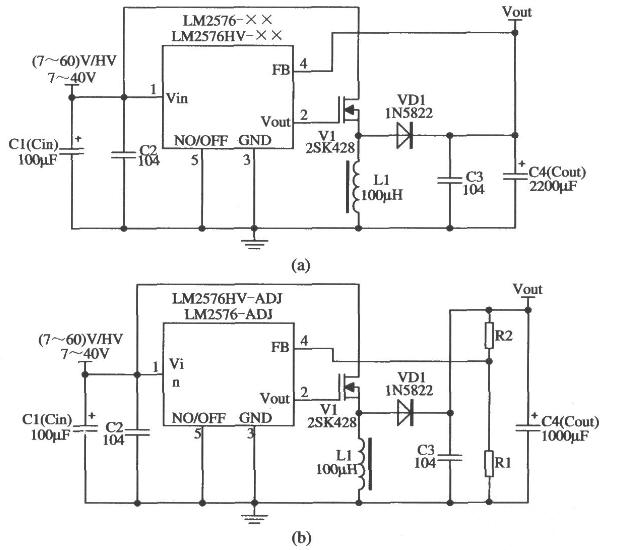

LM2576構成的升壓型擴流的應用電路
(a)固定輸出式;(b)可調輸出式
圖3 升壓型擴流的應用電路
2.注意事項
(1)反饋線要遠離電感，電路中輸入/輸出電容、肖特基二極管、接地端、控制端的聯機要盡可能短而粗，最好用地線屏蔽。
(2)由于器件較高的轉換效率，幾乎不用考慮散熱問題。
