下面介紹一種簡單實用的三極管逆變器電路圖：
電路特點介紹：
這是一個家用逆變器，其輸出功率可以達到150W。電路設計頻率在300HZ左右，逆變器變壓器體積小、重量輕等，廣泛應用于家庭照明、電子鎮流器的日光燈，開關電源的家用電器。

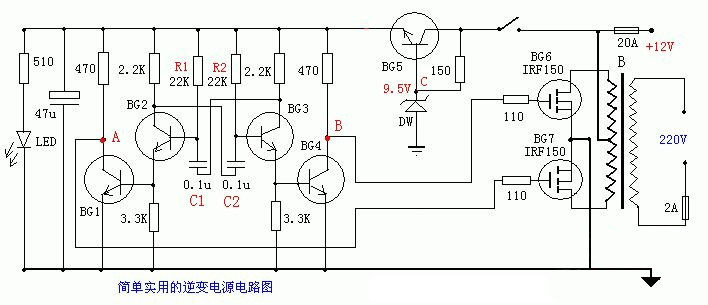

三極管逆變器電路圖
電容器 C1、C2用滌綸電容，三極管 BG1-BG5可以用9013：40V 0.1A 0.5W，BG6-BG7可以用場效應管IRF150：100V 40A 150W 0.055 歐姆。變壓器B的繞制請參考 逆變器的設計計算方法，業余條件下的調試；先不接功率管，測 A點、B點對地的電壓，R1或R2使A、B兩個點的電壓要，這樣才能輸出的方波對稱，靜態電流也最少。安裝時要注意下列事項：BG6、BG7的焊接，用接地的電烙鐵或切斷電源后再焊接。大電流要用直徑2.5MM的粗導線連接，并且連線盡量短，電瓶電壓12V、容量12AH。功率管要加適當?shù)纳崞缬?00*100*3MM鋁板散熱。你要功率，同型號的功率管并聯使用，相應地變壓器的功率
