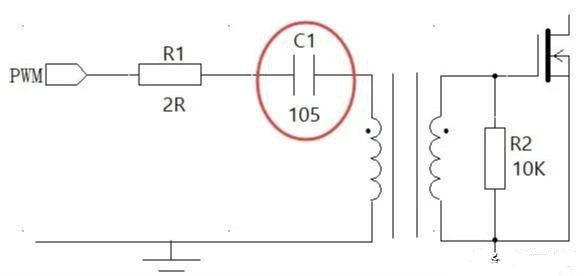

如下圖，用隔離變壓器來驅動MOS管，圖中電容C1起什么作用呢？
答案是:變壓器的磁復位作用。分析如下:
變壓器耦合優點是延遲非常低，可以在很高的壓差下工作。因此驅動大功率的MOS管一般會采用變壓器隔離的方式。也有用IC來驅動的。
法拉第定律規定，變壓器繞組的平均功率必須為零。即使是很小的直流分量可能會剩磁，最終導致磁芯飽和。
使用隔離變壓器之后，變壓器磁芯如何在每個脈動工作磁通之后都能恢復到磁通起始值，這是產生的新問題，稱為去磁復位問題。因?yàn)榫€圈通過的是單向脈動激磁電流，如果沒有每個周期都作用的去磁環節，剩磁通的累加可能導致出現飽和。這時開關導通時電流很大；斷開時，過電壓很高，導致開關器件的損壞。
而且在使用時加在變壓器原邊的驅動信號可能會出現偏差，尤其在批量生產時不能保證正負伏面積完全相等。所以需要在電路中串聯電容C1，作用是為磁化的磁芯提供復位電壓，如果沒有這個電容，會出現磁飽和。
與電容串聯電阻R1的作用是為了防止占空比突然變化形成LC震蕩，因此加這個電阻進行緩解。
名詞理解:
伏秒原則: 處于穩定狀態的電感，開關導通時間（電流上升段）的伏秒數須與開關關斷（電流下降段）時的伏秒數在數值上相等，盡管兩者符號相反。即：ΔIon=ΔIoff。伏秒原則可以保證電感不會出現偏磁現象，不會出現飽和。
