MPS提供可擴展的均流電子熔絲解決方案，內置MOSFET（場效應晶體管），電流和溫度檢測，軟啟動斜坡控制和保護功能。
在典型的熱插拔或電子保險絲（電子保險絲）應用中，在選擇MOSFET（場效應晶體管）時必須非常小心，以確保在軟啟動（SS）轉向期間不超過器件的安全工作區（SOA） - 上。即使多個MOSFET并聯，軟啟動條件也會產生大量的熱應力。
通常，在熱插拔和電子熔絲應用中使用分立MOSFET時，假設只有一個MOSFET-場效應晶體管傳導整個軟啟動電流。這是由于每個MOSFET的柵極閾值電壓的變化。因此，即使可能存在多個并聯的MOSFET，所有功率損耗都在一個器件中。這需要過大的MOSFET額定值和封裝尺寸，從而推動PCB面積。對于典型的熱插拔/電子熔斷器應用，需要精密電流檢測電阻和控制器來提供SS時序，溫度保護和過流保護（OCP）。

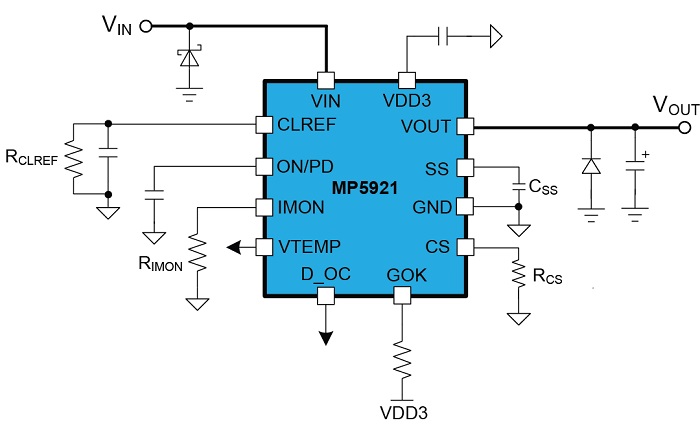

的MPS MP5921提供了一個簡單且可堆疊的積木一個創新的熱插拔/ e熔絲應用。MP5921具有內置MOSFET（場效應晶體管），電流檢測，溫度檢測，軟啟動斜坡控制和高級保護功能。采用先進的單片工藝，可實現熱插拔和電子熔絲解決方案的用戶友好型實現（圖1）。
圖1：熱插拔/電子熔絲應用組件。
MP5921采用先進的單片工藝，在軟啟動過程中主動監控和驅動內部MOSFET，以確保MOSFET的SOA。利用這種單片工藝，MP5921可以精確測量流經內部MOSFET的電流。
由于能夠監控通過內部MOSFET的電流，并聯連接的多個MP5921器件可在軟啟動條件下主動平衡流經每個器件的電流。這可確保每個器件均等地承載軟啟動電流，并且沒有一個器件承載完整的軟啟動負載電流。由于軟啟動電流在器件之間平行平衡，因此極大地降低了違反MOSFET的SOA的風險，并且熱能更均勻地分布在PCB上。

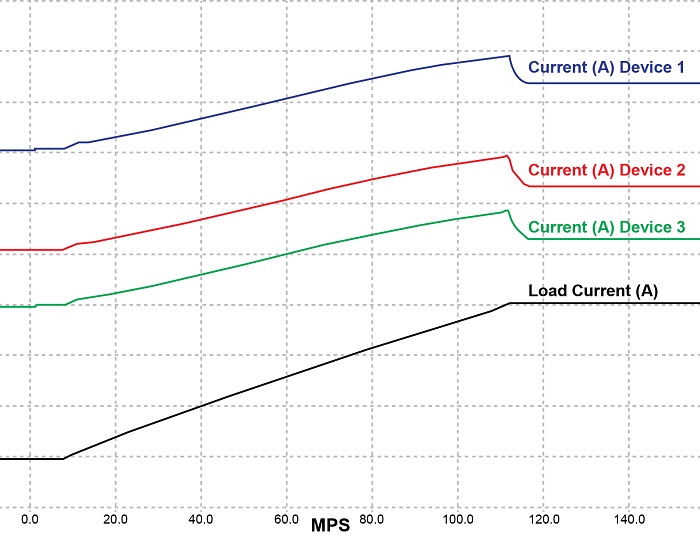

圖2顯示了在帶DC負載的軟啟動期間并聯的三個MP5921器件的電流共享。并聯的所有三個器件均勻地共享軟啟動負載電流。
圖2：三個并聯的MP5921器件。

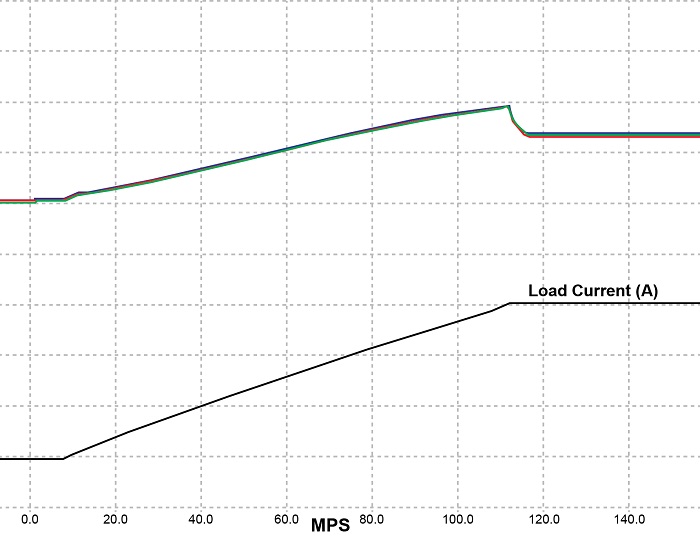

如果將各個電流的走線設置在同一原點上，則可以看出它們完全重疊（圖3）。
圖3：具有相同原點的電流。
MP5921可以擴展，以支持熱插拔和電子熔絲解決方案所需的任何電流范圍。MP5921的額定電流為60 A，采用4 x 5 mm封裝，提供極其密集的熱插拔/電子熔斷器解決方案。每個MP5921都具有內置保護功能，可監控?fù)p壞的MOSFET，內部MOSFET的過溫情況，軟啟動看門狗定時器和過流保護。
MP5921還具有內置短路保護（SCP）功能，可在短時間檢測的200 ns內禁用內部MOSFET。這種快速禁用功能可防止在發生輸出短路的PCB上產生大量電流。
MP5921為空間關鍵型設計提供了強大且用戶友好的解決方案，可擴展以滿足所有類型的熱插拔/電子熔斷器應用的設計要求。
