厚膜晶片電阻又稱之為常規厚膜片式固定電阻或者又被簡稱為貼片電阻，因?yàn)樗邆潴w積小，重量輕，電性能穩定，高頻特性高等優點，對制造商來說，裝配成本低，被廣泛應用在醫療設備、精密量測儀器、電子通信、轉換器等方面，備受廣發用戶喜歡，當然在這個過程中，不少初學者對厚膜晶片電阻，也就是貼片電阻有不少疑惑的地方（為方便表述，下文都用貼片電阻來代替厚膜晶片電阻），下面由小編帶大家共同深入了解：

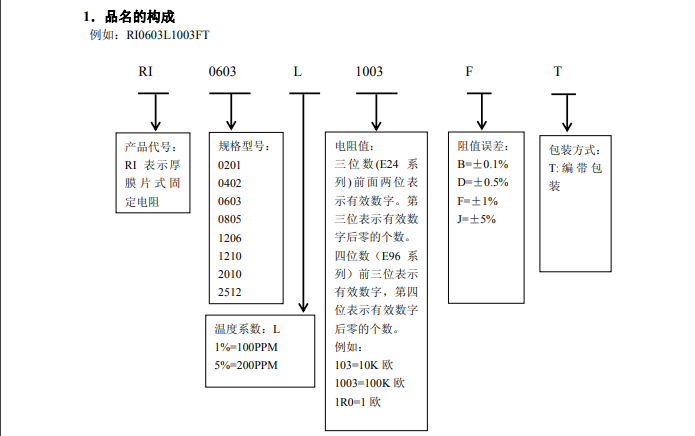

首先，我們要學會看懂厚膜晶片電阻的命名方式，以合科泰電阻為例，如下圖：
從上圖可以了解到，貼片電阻的命名方式分為產品代號、規格型號、電阻值、阻值誤差、包裝方式這五方面來確定，所以各位朋友以后只需要從對應的品名進行分段理解就可以清楚知道該貼片電阻的具體型號阻值誤差等等內容。

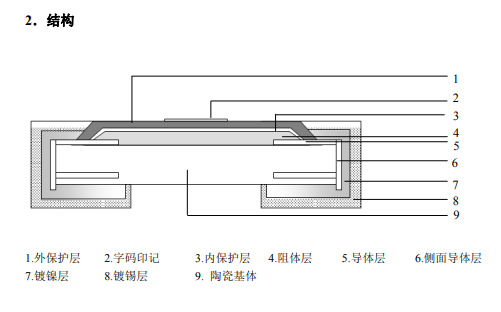

下面我們?cè)倏纯促N片電阻的構造，如下圖：
從貼片電阻的構造圖可以看出，貼片電阻一共具備九層結構，分別是外保護層、字碼印記、內保護層、阻體層、導體層、側面導體層、鍍鎳層、鍍錫層以及最后的陶瓷基體層，正因?yàn)橐粚訉拥谋Ｗo(hù)，所以貼片電阻可靠性高。

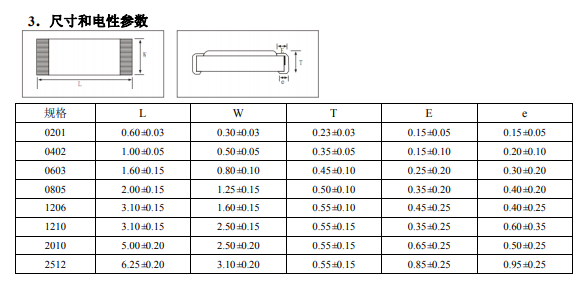

接下來我們就來了解一下貼片電阻的尺寸和電性參數：
從上圖可以看出，不管是0201，0402,0603貼片電阻都分為L(zhǎng)、W、T、E、e五個檔次，每個檔次對應的電性參數也不一樣，所以各位朋友在選型的時候，要仔細確認好對應的參數，別搞錯哦。
關于厚膜晶片電阻，也就是貼片電阻的詳情介紹，今天就到這，明天，我們?cè)賮?lái)深入了解貼片電阻的詳細知識，敬請期待。
