    什么是MOS控制晶閘管與工作應用
    MOS控制晶閘管由VAK Temple開發。它是一個電壓控制器,晶閘管是完全可控的晶閘管。MOS控制晶閘管的操作與GTO晶閘管非常相似,但是它具有電壓控制絕緣的柵極。它具有兩個用于導通和關斷的MOSFET(金屬氧化物半導體場效應晶體管),并且在等效電路中具有相反的導電率。如果等效電路有一個晶閘管并用于接通,則稱為MOS門控晶閘管。
    什么是MOS控制晶閘管?
    MOS控制晶閘管是一種功率半導體器件。它具有通過MOS門控的電流和晶閘管電壓的能力,用于接通和關斷目的。它用于大功率應用,例如大功率,大頻率,低傳導性,并用于后續工藝。以下符號是如下所示的P-MCT和N-MCT。
    MOS控制晶閘管
    P-MCT和N-MCT的電路符號
    MOS控制晶閘管的工作原理
    下圖顯示了MOS控制晶閘管的工作原理。它是通過MOS門控將電流和電壓功能結合在一起的。MOS門控用于MCT的開關ON / OFF。
    MOSFET接通時MCT
    通過使用負電壓脈沖,器件相對于陽極處于導通狀態。借助于陽極和柵極端子之間的電壓脈沖,使柵極端子相對于陽極為負。因此,MOS控制晶閘管處于導通狀態。在啟動階段,MOS控制晶閘管為正向偏置。如果將負電壓施加到負電壓脈沖,則導通模式FET導通,并且截止FET模式已經存在為截止?fàn)顟B(tài)。
    MOS控制晶閘管
    MOSFET接通MCT
    當FET處于導通狀態時,電流從陽極流經導通FET,然后流經基極電流和發射極端子的npn晶體管,最后電流流經陰極。因此,該過程使npn晶體管導通。如果OFF FET為OFF模式,則NPN晶體管用作PNP晶體管的基極電流。類似地,如果兩個晶體管均處于導通狀態并且發生相關動作,則PNP晶體管導通,因此MCT導通。
    MOSFET關斷時MCT
    借助正電壓脈沖關閉設備。相對于陽極施加到柵極端子。然后,OFF FET切換到ON模式,而ON FET切換到OFF狀態。如果OFF FET導通,則pnp晶體管會因發射極端子和基極端子短路。因此,陽極電流流過OFF FET。因此,NPN晶體管的基極電流減小。反向電壓阻斷能力是該設備的缺點。
    等效電路圖

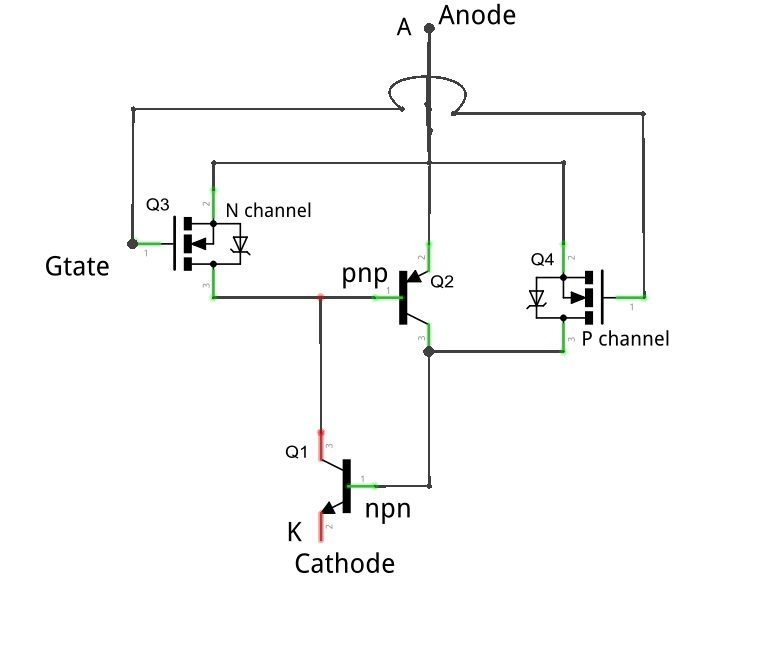

    下圖顯示了MOS控制晶閘管的等效電路圖。該電路由兩個N溝道MOSFET晶體管組成,另一個是P溝道。P通道用于打開FET,n通道用于關閉OFF FET。該電路由兩個晶體管組成,分別是npn和pnp晶體管。如果將這兩個晶體管連接在一起以形成MOS控制晶閘管的npnp結構。p溝道MOSFET由從柵極端子連接的箭頭標識。
    MOS控制晶閘管
    MOS控制晶閘管的等效電路圖
    MOS控制晶閘管的應用
    MOS控制晶閘管的應用包括以下內容:
    • MOS控制晶閘管用于斷路器。
    • 它用于高功率應用,例如高功率轉換。
    • MOS控制晶閘管用于感應加熱。
    UPS系統
    • 它也用于DC-DC轉換器之類的轉換器中。
    • 可變功率因數,操作在MCT中用作強制功率開關。
    MCT的優勢
    • MOS控制晶閘管的正向?qū)▔航档汀?/div>
    • 它具有低開關損耗。
    • 它具有較高的柵極輸入阻抗。
    • 它可以非常快速地打開/關閉。
